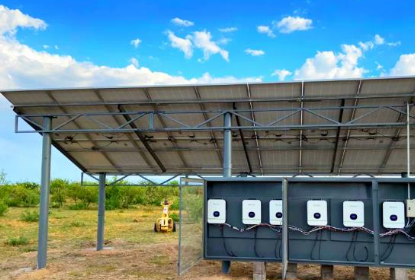

Hệ thống phát điện quang điện ngoài lưới bao gồm một mảng quang điện, bộ điều khiển năng lượng mặt trời, biến tần, bộ pin và tải . Mảng quang điện và biến tần dẫn đến nhiều thay đổi theo hướng lựa chọn dòng chảy và thiết bị hiện tại .
Có phải phát điện quang điện phải đi qua pin trước khi cung cấp tải?
Khi hiện tại đi vào pin và sau đó xả, có một lượng tổn thất nhất định và điều này có thể ảnh hưởng đến tuổi thọ của pin . Vì vậy, biến tần có chức năng cho phép dòng điện trực tiếp đi thẳng vào tải mà không đi qua pin để sạc và xả không? Quá trình này có thể được thực hiện, nhưng nó không được thực hiện bởi biến tần; Thay vào đó, nó đạt được thông qua hoạt động tự động của mạch .
Từ góc độ của các mạch mạch, dòng điện chỉ có thể chảy theo một hướng tại bất kỳ thời điểm nào .} điều này có nghĩa là bất cứ lúc nào, pin có thể được sạc hoặc xả, nhưng nó không thể thực hiện đồng thời Ngược lại, khi năng lượng mặt trời nhỏ hơn năng lượng tải, pin ở trạng thái xả và tất cả thế hệ quang điện được cung cấp trực tiếp cho tải mà không đi qua pin .}
Tính toán dòng sạc pin
Dòng sạc tối đa của pin được xác định bởi ba yếu tố: thứ nhất, dòng sạc tối đa của biến tần; thứ hai, công suất không đủ của các thành phần quang điện; và thứ ba, dòng sạc tối đa được cho phép bởi pin .
Trong trường hợp bình thường, dòng sạc của pin có thể được tính toán như:
Ví dụ: nếu công suất thành phần là 5,4 kW, hiệu suất của bộ điều khiển là 0,96 và điện áp pin là 48V, thì dòng sạc tối đa sẽ là:
Khi sạc từ lưới, dòng sạc thường dựa trên dòng điện sạc tối đa của biến tần . nếu dòng sạc tối đa của biến tần là 100A, điều này sẽ giới hạn dòng điện ở 100A.}
Bây giờ, xem xét dòng sạc tối đa của pin: pin axit chì tiêu chuẩn thường có giới hạn dòng sạc là 0 . 2c. Chẳng hạn, pin 12V 200Ah có thể có dòng sạc tối đa là:
Do đó, để đáp ứng yêu cầu hiện tại 100A, bạn sẽ cần kết nối ba trong số các pin này song song . Hiện tại, cũng có pin lithium có sẵn với phiên bản 48V 100A cũng có thể được chọn .}
Tính toán dòng chảy
Dòng phóng điện tối đa của pin cũng được xác định bởi ba yếu tố: thứ nhất, dòng xả tối đa của biến tần; Thứ hai, tải quá nhỏ; và thứ ba, dòng xả tối đa được cho phép bởi pin .
Trong các trường hợp bình thường, dòng phóng điện của pin được xác định bởi tải . Dòng phóng điện của pin có thể được tính toán như:
Xuất hiện dòng điện=tải điện áp powerbattery × hiệu quả biến tần
Ví dụ: nếu công suất tải là 3 kW, điện áp pin là 48V và hiệu suất biến tần là 0,96, thì dòng xả tối đa sẽ là:
Tối đa Xuất hiện dòng điện =300048 × 0.96=60 AMAX Xuất khẩu hiện tại =48 × 0.963000 =60 A
Điều quan trọng cần lưu ý là khả năng sạc và xả của pin có thể không giống nhau . Một số pin-carbon chì có thể hỗ trợ dòng phóng điện lên tới 1c .}
Trong hệ thống lưu trữ năng lượng mặt trời hoạt động đúng, nếu có ánh sáng mặt trời, dòng điện của pin có thể không được tính bằng công thức ở trên, vì dòng pin có thể thấp hơn do khả năng cả mảng quang điện và pin cung cấp pin cho tải đồng thời .
Thiết kế cáp pin
Các bộ biến tần ngoài lưới thường có khả năng quá tải . Ví dụ, biến tần ngoài lưới 3 kW có thể hỗ trợ khởi động động cơ 1 kW, với công suất khởi động tối đa có thể đạt tới 6 kW .} Tuy nhiên, năng lượng cho thời lượng ngắn như vậy (mili giây) không thể được cung cấp bởi mảng quang điện hoặc pin . thay vào đó, chính biến tần có thể cung cấp năng lượng này do các thành phần lưu trữ năng lượng bên trong và các cuộn cảm có khả năng cung cấp công suất tức thời
Cả việc sạc và xả pin đều sử dụng cùng một cáp, vì vậy khi thiết kế cáp, điều quan trọng là phải tính dòng điện sạc và xả thực tế . Cao cao hơn của hai bộ phận Dòng điện của biến tần là 120a, dòng sạc tối đa từ mảng quang điện là 80a và dòng thải tối đa của pin trong điều kiện tải là 65a .}
Nếu biến tần không hỗ trợ sạc đồng thời từ cả mảng quang điện và lưới, cáp phải được kích thước cho 80A, sử dụng cáp 16 mm² .}
Nếu sạc đồng thời từ mảng quang điện và lưới được hỗ trợ, dòng điện có thể đạt 120a, trong trường hợp đó, một cáp 25 mm² nên được sử dụng .
Bản tóm tắt
Công suất đầu ra của hệ thống quang điện tương đương với hoặc lớn hơn một chút so với công suất tải, dòng quang điện có thể được cung cấp trực tiếp cho tải mà không đi qua pin, dẫn đến hiệu quả cao nhất cho hệ thống điện Đầu ra ban đêm trước tiên phải đi vào pin trước khi cung cấp tải, dẫn đến hiệu quả thấp hơn trong hệ thống ngoài lưới .
Thiết kế cáp pin phải dựa trên các dòng sạc và xả tối đa của pin . Dòng điện cho cùng một biến tần có thể thay đổi giữa các ứng dụng khác nhau, đòi hỏi các tính toán riêng biệt cho từng kịch bản .
